リフォーム工事や複雑な屋根の工事で、勾配の違う屋根同士がぶつかる場合、どのように下地を組むかは悩ましいところです。
そのような場合、どのように下地を組みますか？
やり方はいくつか考えられると思います。

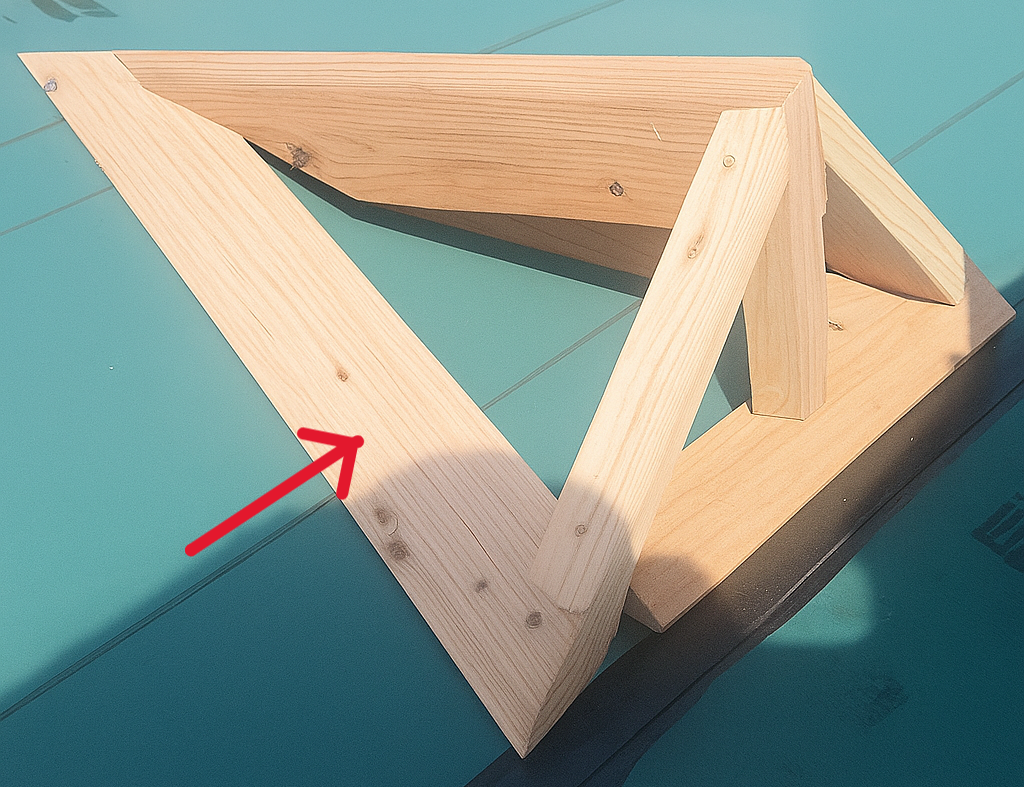

下の写真の様に、屋根に直接下地材だけを打つ場合、下地に勾配をつけたくなるかと思います。
写真の➡赤矢印部分の材料を、取り合いの墨に合わせるためには、材料を斜めに加工（木ごしらえ）する必要があります。

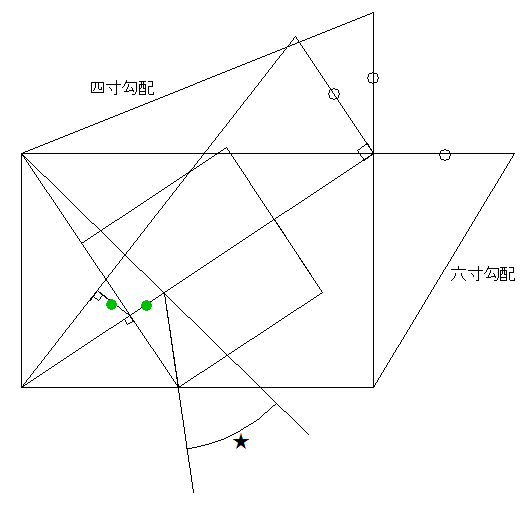

下の図の★の角度で、➡赤矢印部分の材料を加工（木ごしらえ）することで墨に合わせて取り付けられます。

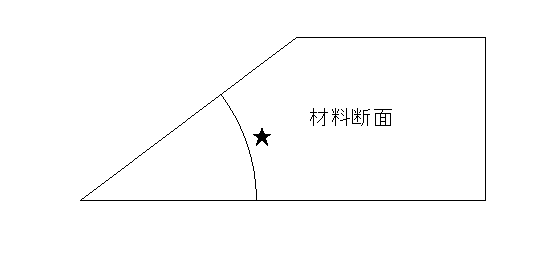

材料断面図は、素直に材料に対して矩（かね）に切断した断面です。取り付けた状態での垂直などではありません。
上図は四寸勾配と六寸勾配ですが、勾配を変えて作図すると★の角度を出せます。
作図しなくでも、2つの屋根勾配を入力すると★の角度が出力される式をつくれたら作ってみたいと思い、計算ツールを作りました。
よろしければお使いください。
振隅屋根下地材の角度（異勾配の交わり）
２つの屋根が接する取り合い部の２つの屋根の勾配を入力してください。
取り合い部の下地材の角度を出力します。
実際の施工・設計においては必ず専門家の確認を行ってください。
利用は自己責任でお願いします。
